江西联智集成电路有限公司
高度集成 卓越性能 优化成本 领航创新
1. 关于联智
2. 无线充电发射器
3. 无线充电接收器
4. 新品发布
关于联智
资本状况：
■ 注册资本为 5000 万美金；
■ 总投资为 1.5 亿美金
■ 中韩合资企业
公司分布
■ 联智引进了国内外高端人才且在 中国 及 韩国 设立
了研发中心
■ 拥有完善的运行体系及在 深圳 和 上海 设有办事处
联智布局
■ 江西省首家无晶圆厂芯片设计且提供高端应用芯
片整体解决方案的公司
■ 与南昌市政府合作建立芯片产品研发平台
■ 建立自主的世界级芯片设计供应商
产品布局
做专业的芯 片 开 发 和 销 售
电源类产品
无线充电芯片
电源管理芯片
整合型 MOS-FET
物联网相关 产 品
低功耗蓝牙芯片
触控显示交 互 类 产 品
触控芯片
触控显示整合型芯片（ TDDI ）
其它整合型芯片及 IP 服务
联智发展方向
江西联智于 2016 年开设 FT(Final Test) 生产线，旨在逐步实现测试，封装和
生产的本地化。 它的最终目标是实现产品规划，集成电路设计，封装和 FT 生
产的集成化运作，并将自身打造成世界级的 IC 设计和工程的领导者。
阶段 3: ~ 2018.12
集成 IC 设计和开发，产品规划和 FT 服务
拥有完整的设计和开发能力，实现 IC 设
计，产品规划和 FT 服务
的本地化和集成
阶段 2 ： ~ 2017.06
逐步培养当地的 IC 相关硬件 / 软件设计及工程人才
国外原型设计到本土应用的技术转移
为高校人才提供奖学金以及优越的工作环境
通过在前沿的学术领域的产学研合作来保持联智的技术发展
阶段 1: ~ 2016.12
完成 IC 测试设备 FT （ Final Test ）产线建立
从韩国进口先进 FT 设备
关于联智无线充电
高级专家团队
Qi
认证团队
一站式解决方案
7
大量量产经验积累
联智引进了一批在芯片设计及应用开发领域颇有经验的高级专家及
高质量的研发团队。
联智在中国和韩国都有着专业的支持 Qi 认证团队
协助客户更快地通过认证
提供整体解决方案
提供定制需求的服务
联智有着优秀的技术支持团队
基于有着与全球顶级客户的研发合作经验。
联智拥有专业设计的技术基础，功能调试，性能检测及量产
累计通过 Qi EPP 15W 认证产品 22 项，占 WPC EPP Tx 认证总量
20% 以上 （至 2018.7 ）
联智服务体系 ( 一站式 )
联智为客户提供一站式的服务平台，以服务为公司的核心价值观，为客户提供
最好的服务体系
软件服务
1. 灯光设计， FOD 定制化
2. 辅助客户设计底层驱动
3. Library 基础上快速稳定化
4. 不断升级兼容性
（新款手机、适配器）
IC
服务
1. 最新最全面的无线充 IC 供应
2. 强大的供应链保证客户的稳
定供货
3. 拥有技术：无线充电，放大
器，电源管理，充电协议等
硬件服务
1. 帮助客户 layout
2. 帮助客户调试样机
3. 专门线圈研究团队
认证服务
1.Qi 认证预扫服务
（具有 EPP 认证设备 Nok 9 ）
2. 专门认证团队 ( 深圳、韩国）
生产服务
1. 试产 / 量产现场支持
2. 测试治具（生产，老化， 15W ）
3. 产线量产方案提供

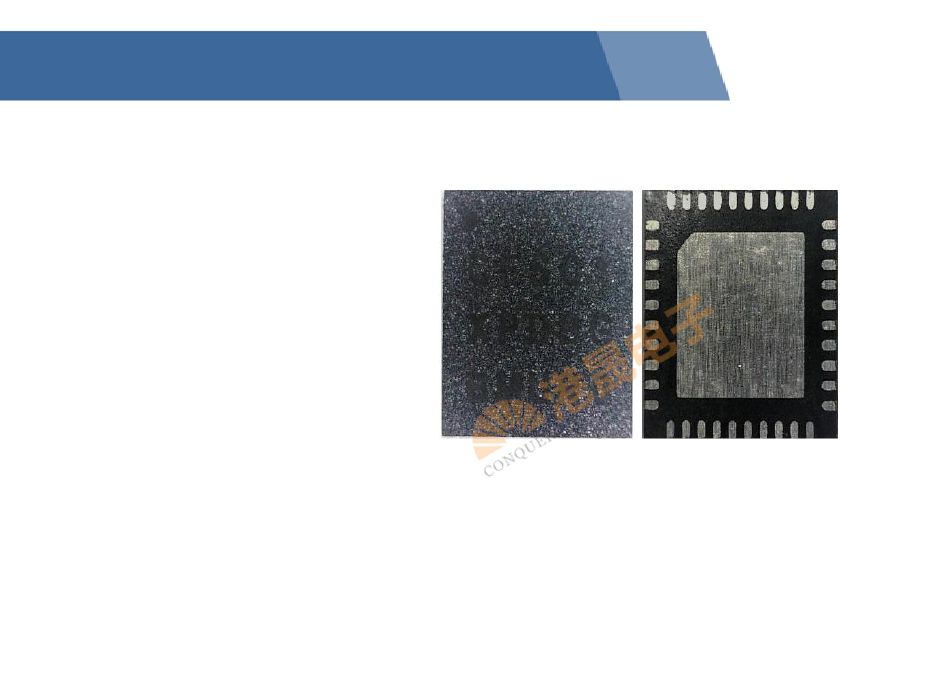

无线充电发射器： CWQ1000 Series 芯片概述
产品型号
CWQ1000
封装： QFN （ 5mm X 5mm 40pin ）
产品特征
单芯片兼容 WPC 1.2.4 发射器
支持 5W BPP & 15W EPP
整体体统效率高达 90%
集成高效率 DC/DC 转换器
内部保护电路 ( 过压 / 流保护 , 热关机）
支持 FOD 功能
支持 USB and AC 适配器 ( 输入电压范围 4.25~21V)
双向信道通讯 (FSK 调制 , ASK 解调 )
5mm X 5mm 40pin QFN (0.4mm pitch)

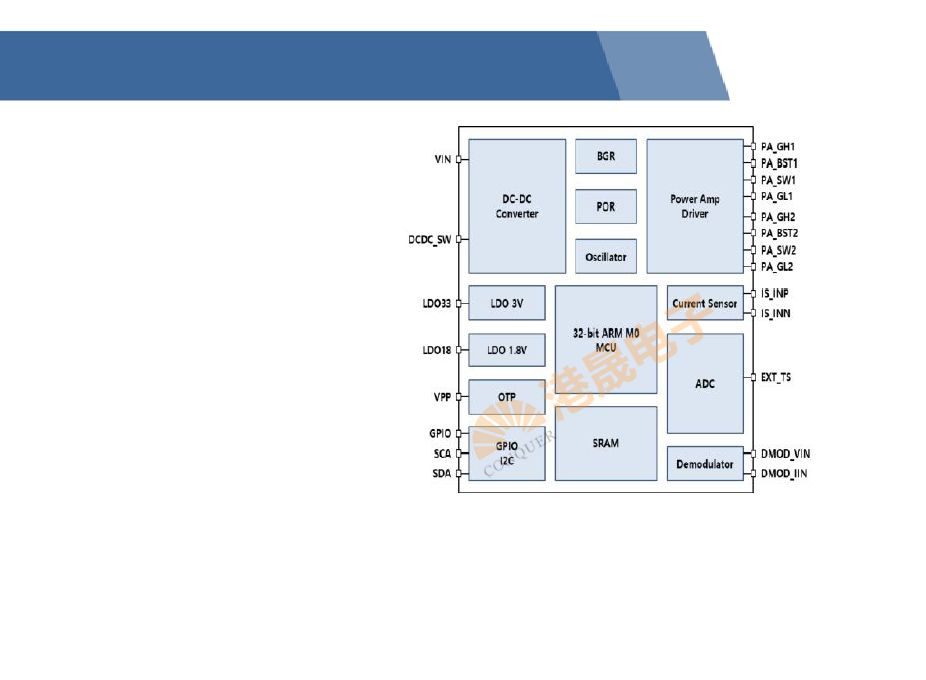

CWQ1000 Series 芯片框图
高度集成无线充电
Tx
功能单元
集成电压转换及稳定模块
内嵌电压及电流检测单元
集成功率放大驱动（ MOS 驱动）
信号解调单元
Q 因素检测单元
集成温度检测及保护单元
常见 I/O 端口控制单元

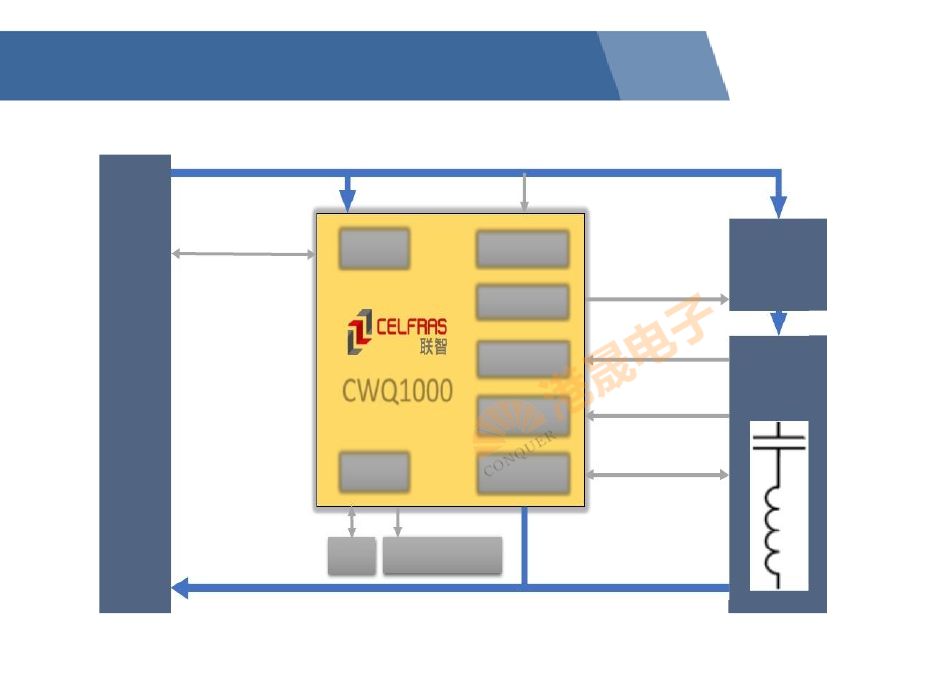

CWQ1000 Series 方案电气框图（ SoC)
VBUS
QC2.0/QC3.0
AFC
I/O
Current Sense
MOSFETDriver
VoltageSense
Q Factor
Measurement
Communication
Full Bridge
LC Resonant
Circuit
Flash
LED / Fan / Buzzer
GND
CWQ1000 Series 产品优势
优势及特点
■ 功率放大器电源路径不使用 DC/DC ，电力传输效率高，外部部件个数少
■ 同时支持 5V, 9V, 12V 工作电压
■ 内置的低失调运算放大器具备零漂自校正
■ 内置 MOS Driver 具备死区可变
■ 针对负载自适应调整的特性
■ 能量转化效率方面，该方案则达到了业内领先水平
■ 极大减少了设计以及调试难度
■ 生产成本大大降低
发射器产品对比
联智
SOC
方案提供更优的能效转换
Company
产品名称
规格
输出功率 (Max)
输出电压范围
系统效率
通信方式
FOD
ADC 分辨率
Digital Core
Package Size (mm²)
联智
CELFRAS
CWQ1000
WPC 1.2.4
15W
4.5 ~ 21V
93%
ASK / FSK 2-Way
O
12 bit
32bit ARM Cortex M0
5 x 5 QFN
ID*
公司
P9240A
WPC 1.2
15W
4.5 ~ 21V
92%
ASK / FSK 2-Way
O
12 bit
32bit ARM Cortex M0
5 x 5 QFN

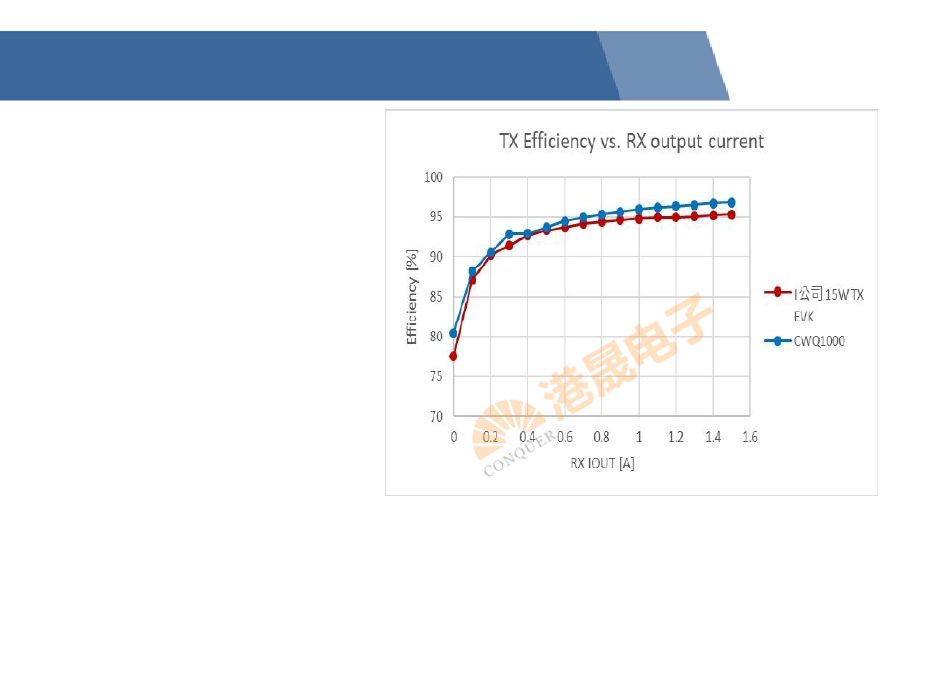

CWQ1000 15W EPP 测试 & 效率结果
测试物品：
发射器
1. ID* 公司 EPP Tx EVK ( 红曲线）
2. 联智 CWQ1000 Demo ( 蓝曲线）
接收器： IDT P9221-R 15W Rx EVK
测试结果：
如右图曲线
联智的电力传输效率比 ID* 公司高 2%

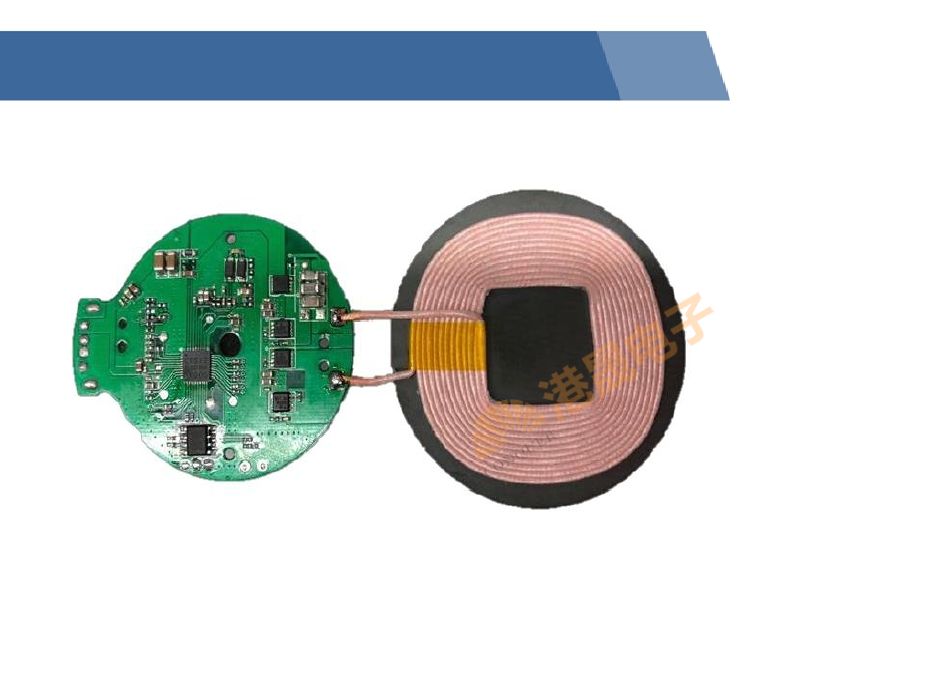

CWQ1000 方案参考 PCBA 模组（实物图）
硬件设计更 简 洁

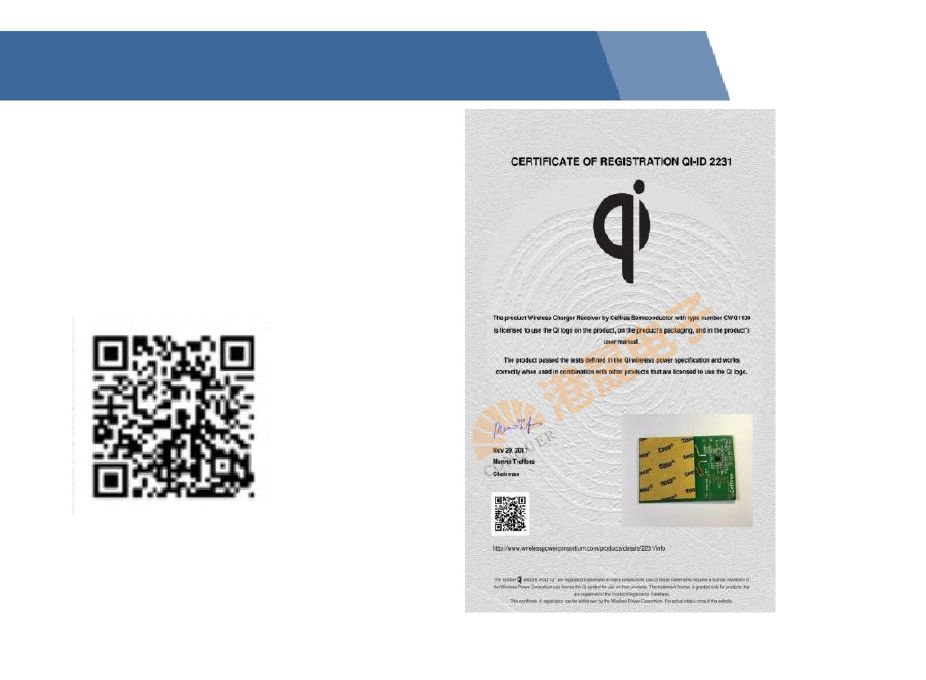

WPC Qi 1.2.4 BPP / EPP 标准认证

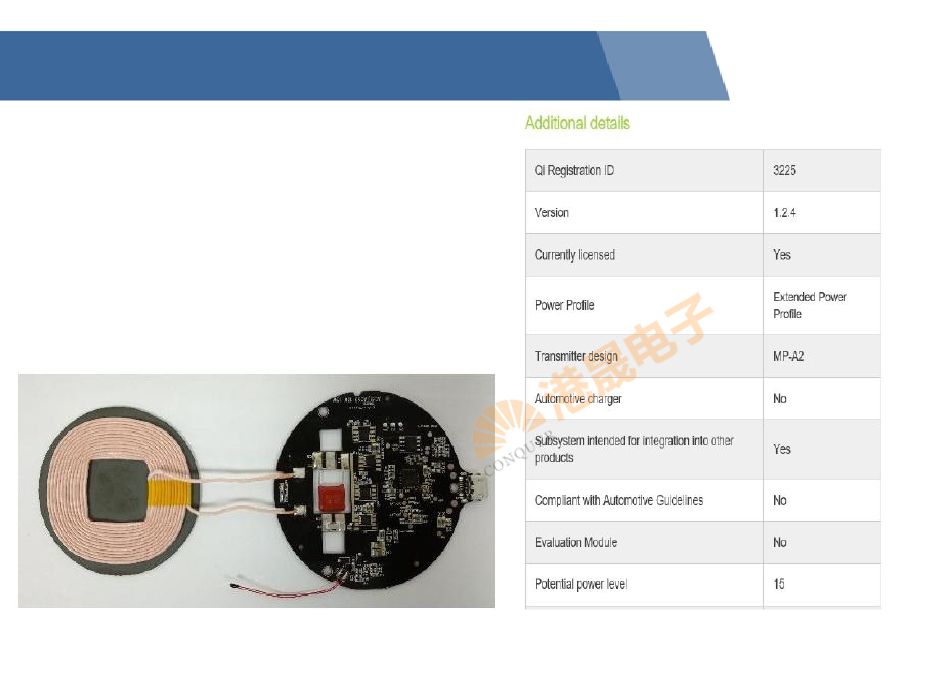

CWQ1000 DEMO Qi EPP 认证信息
Qi 注册编号： 3225
Qi 版本： 1.2.4
网址：
https://www.wirelesspowerconsortium.com/products/
details/3225/wireless-charger-module
无线充电发射器： Qi EPP 15W 认证
主控芯片：联智
CWQ1000
功率概况：
EPP (Extended Power Profile)
发射器设计：
MP-A2
功率水平：
15W
Additional details
Qi EPP 认证产品（部分）
Tx EPP 认证占 WPC EPP Tx 认证总量 22% 以上 （ 至 2018.7 ）
3989 (iLuv, iAD8X15VEBK)
4079 (DNS, AC75L4C)
3988 (iLuv, iAD8X15ULBK)
3617 (GADMEI, W1P)
3591 (maxell, WP-PD40**)
3987 (iLuv, iAD8X15BSBK)
3985 (mWorks!, 24628)
3984 (Echogear, EGA-PQC1-B1)
3837 (DEPPA, 24002)
3838 (Verbatim, VKR15WWC03)
3835 (DNS, AC51800LZ)
以上信息来自无线充电联盟（ WPC ）官网
3225 (DNS, WD15WLZ)
3671 (AVGO, AC52800LZ)
3670 (FUJ:TECH, QI-02)
3669 (Trust, 22900)
3290 (Sandstrom, S615WC18)
3291 (FUJ:TECH, AC52-15W)
3242 (Tzumi, 5751)
3232 (Sandstrom, S15WC18)
3112 (Verbatim, VKR15WWC05)
3113 (3SIXT, 3S-1047)
2496 (Celfras Semiconductor, CWQ1000_R1)
方案规格
项目
充电标准
输入协议及功率
输入电压
输出功率
充电高度
产品认证
线圈类型
保护功能
工作温度
CWT-500 方案 A11
Qi BPP
5W
5V
5W (Max)
3-8mm
CE / FCC / KC / Qi BPP
A11 线圈模组
过流、过压、过热、异物检测
-30-85 ℃
CWT-1000 方案 A11
Qi BPP / 定制化私有快充协议
QC2.0 / QC3.0 / AFC ， 15W
5V / 9V
10W (Max)
3-8mm
CE / FCC / KC / Qi BPP
A11 线圈模组
过流、过压、过热、异物检测
-30-85 ℃
CWQ-1000 方案 MP-A2
Qi EPP / 定制作私有快充协议
QC2.0 / QC3.0 / AFC ， 20W
5V / 9V /12V
15W (Max)
3-8mm
CE / FCC / KC / Qi EPP
MP-A2 线圈模组
过流、过压、过热、异物检测
-30-85 ℃

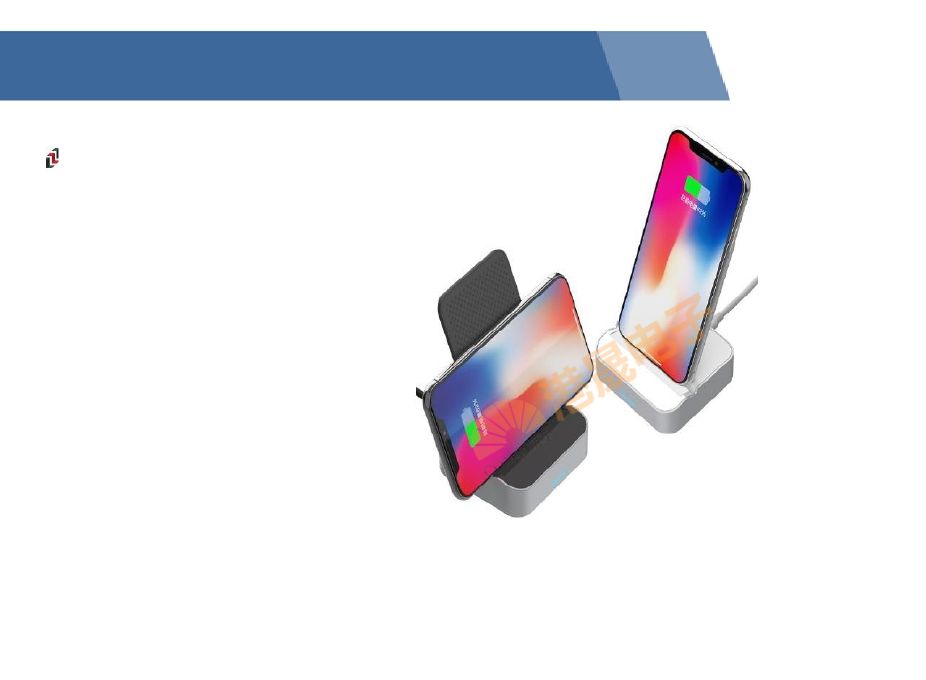

参考应用
Qi BPP 方案
输入电压 ：
5V / 9V
Support QC2.0/3.0 、
Support Samsung AFC
输出功率：
Qi BPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： A11 (6.3uH)
参考应用
EPP
方案
输入电压 ：
5V / 9V / 12V
Support QC2.0/3.0 、
Support Samsung AFC
输出功率：
Qi BPP / EPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： MP-A2 (10uH)
参考应用
多发射器方案
输入电压 ：
DC 12V 3A
输出功率：
Qi BPP / EPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： MP-A2 (10uH) * 2
方案特色
支持同时充两台或多台手机
参考应用
Qi BPP 双、三线圈方案
输入电压 ：
5V / 9V
Support QC2.0/3.0 、
Support Samsung AFC
输出功率 ：
Qi BPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： A28
参考应用

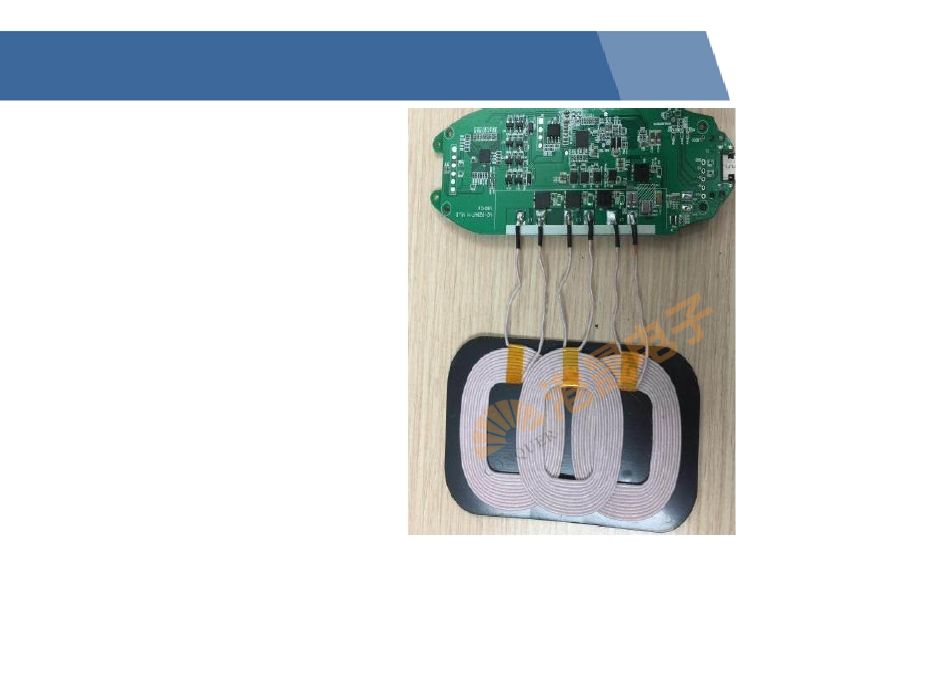

Qi EPP 三线圈方案
输入电压 ：
5V / 12V
Support QC2.0/3.0 、
Support Samsung AFC
输出功率 ：
Qi BPP / EPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： MP-A8
参考应用

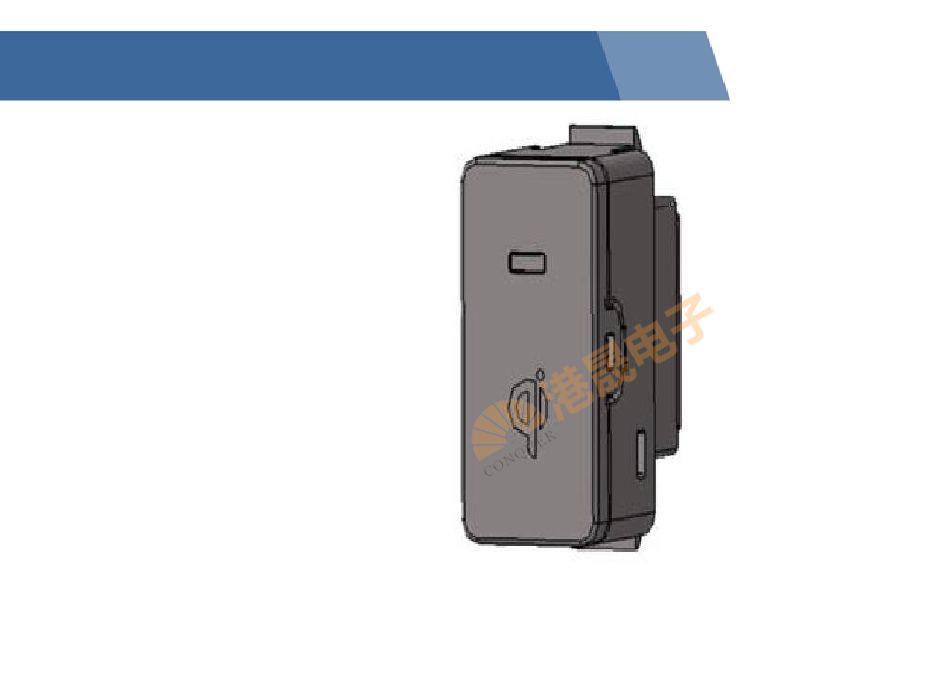

车载无线充电方案
芯片组：
CWT-1500 & CWM-1500
工作电压 ：
12V （支持车端输入电压 9-16V ，）
输出功率 ：
Qi BPP 5W
Qi EPP 15W
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Coil ： MP-A8
保护功能：
过流、过压、过热、异物检测
参考应用

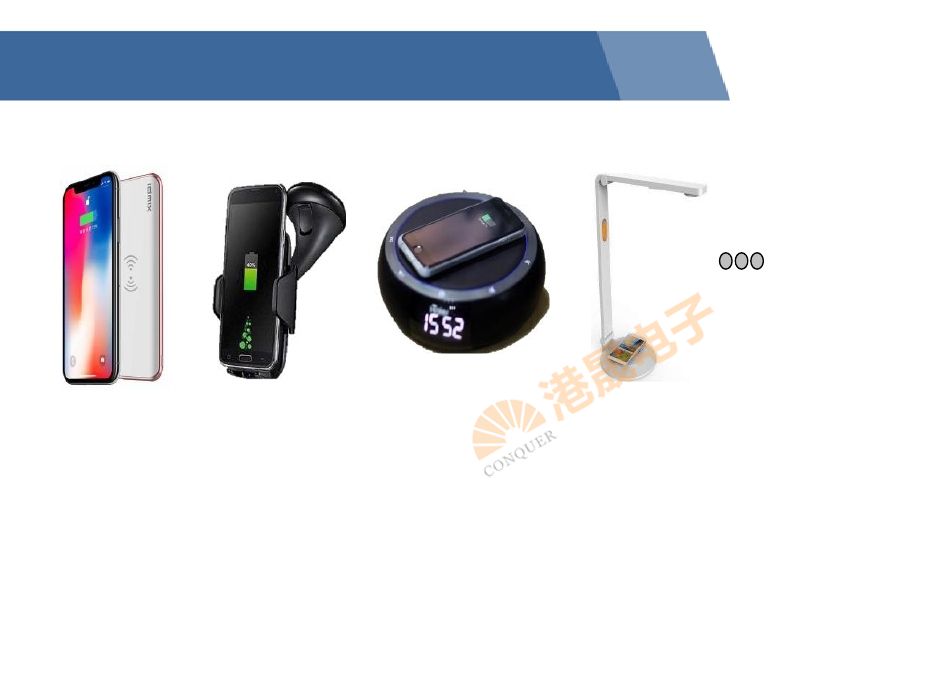

其它定制化应用

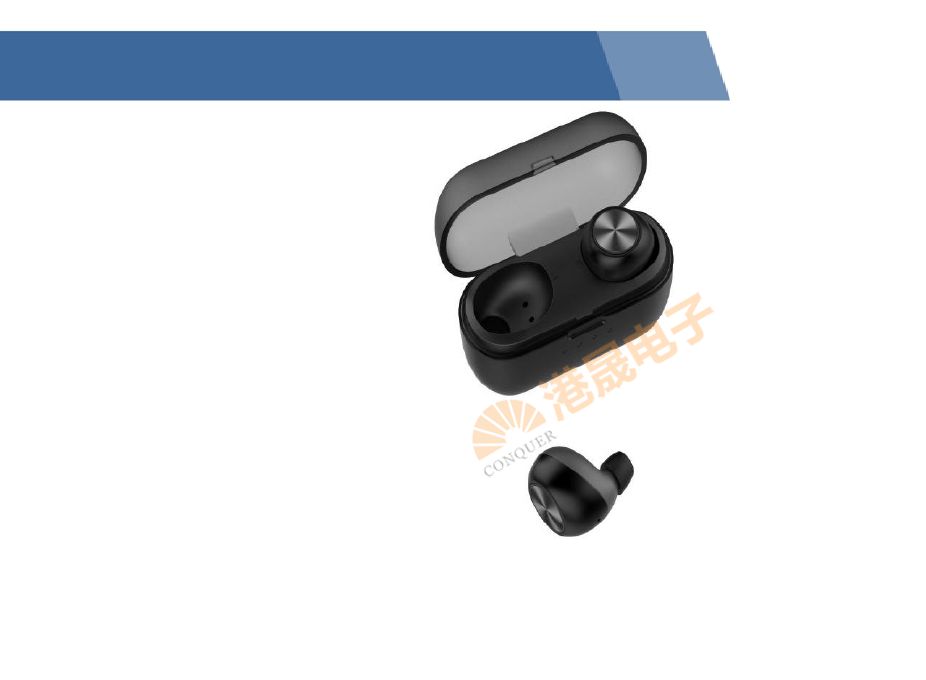

无线充电移动电源
车载无线充电
无线充电多功能音响
无线充电台灯

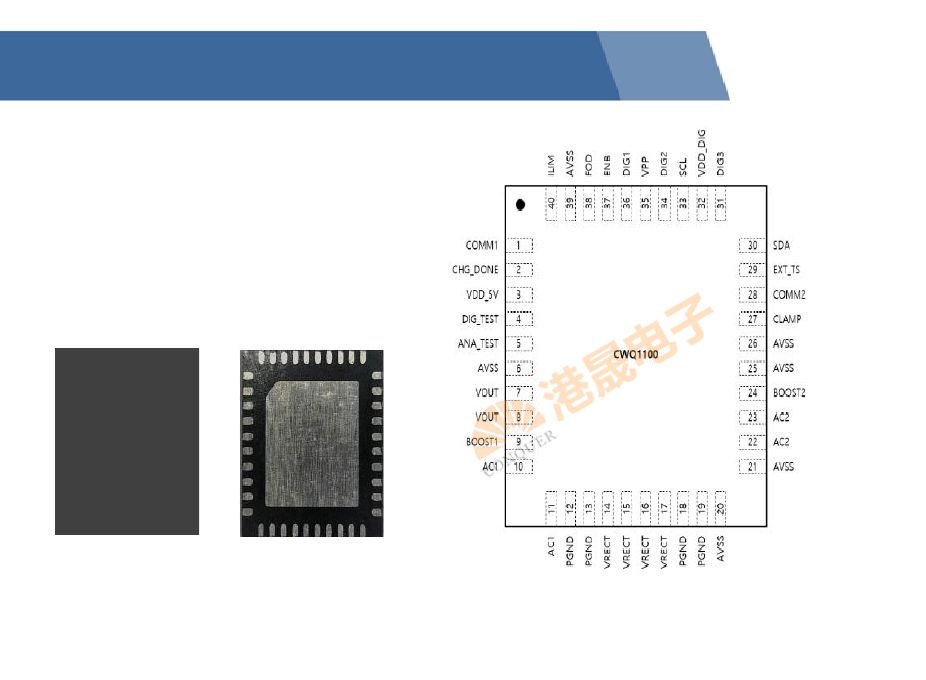

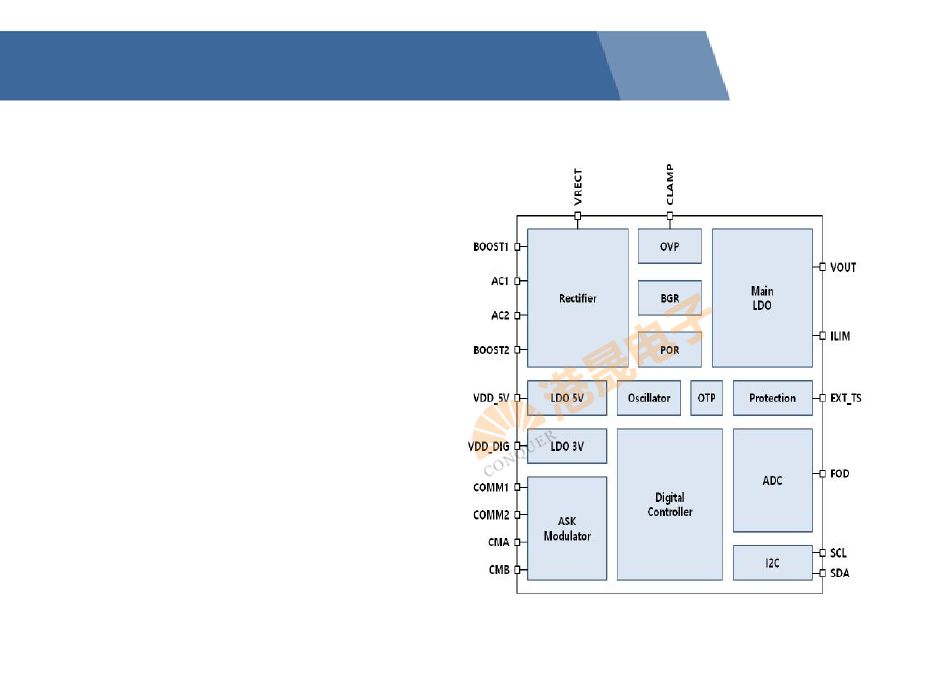

无线充接收器： CWQ1100 Series 芯片概述
产品
型号： CWQ1100
封装： WLCSP 2.64mm x 3.94mm
& QFN （ 6mm X 6mm 40pin ）
产品特征
支持 WPC Qi1.2.4 BPP/EPP 及私有协议
支持最大 15W 输出功率
整体体统效率高达 90%
集成高效率同步整流器
内部保护电路 ( 过压 / 流保护 , 热关机， NTC 温度检测）
集成接收功率计算实现 FOD
双向信道通讯（ FSK 调制， ASK 解调）
无线充接收器： WLCSP 封装
产品信息
型号
CWR 500W ： 5W (5V/1A),
CWR 1000W ： 10W (5V/2A or 9V/1.1A)
CWQ 1100 ： 15W (9V/1.67A)
封装： WLCSP (2.64mm x 3.94mm, 0.4mm pitch)
无线充接收器： QFN 封装
产品信息
型号
CWR 500Q ： 5W (5V/1A),
CWR 1000Q ： 10W (9V/1.1A)
封装： QFN
(40-pin 6mm x 6mm, 0.5 mm pitch)
CELFRAS
CWQ1100

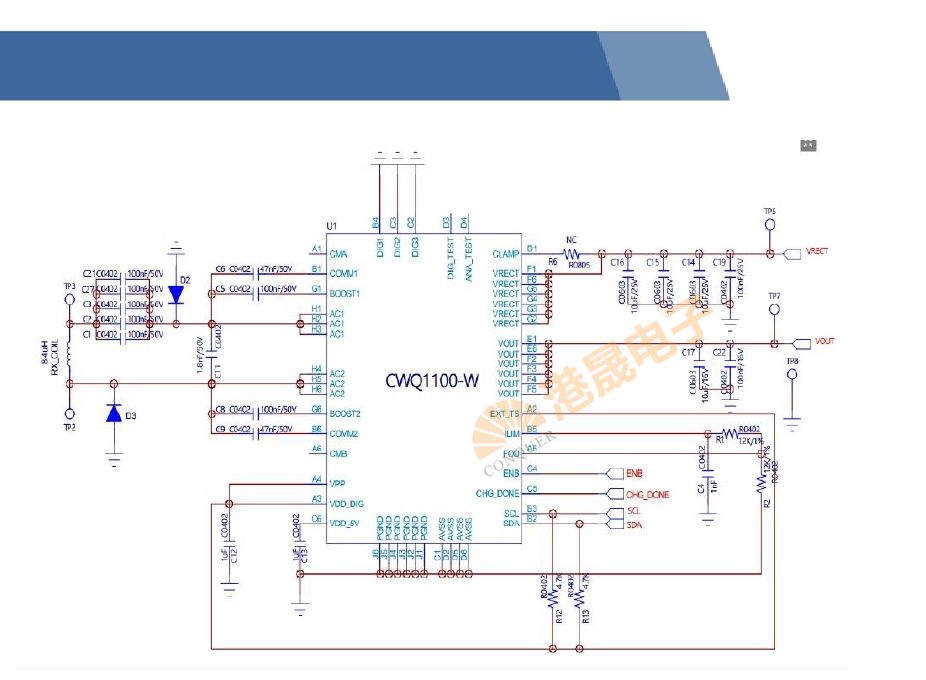

Reference Design
总器件数量： 28pcs ；最小占板面积： 12*12mm ；最大器件高度： 1mm
无线充电接收器： Qi EPP 15W 认证
主控芯片：联智
CWQ 1100
功率概况：
EPP (Extended Power Profile)
功率水平：
15W
Additional details

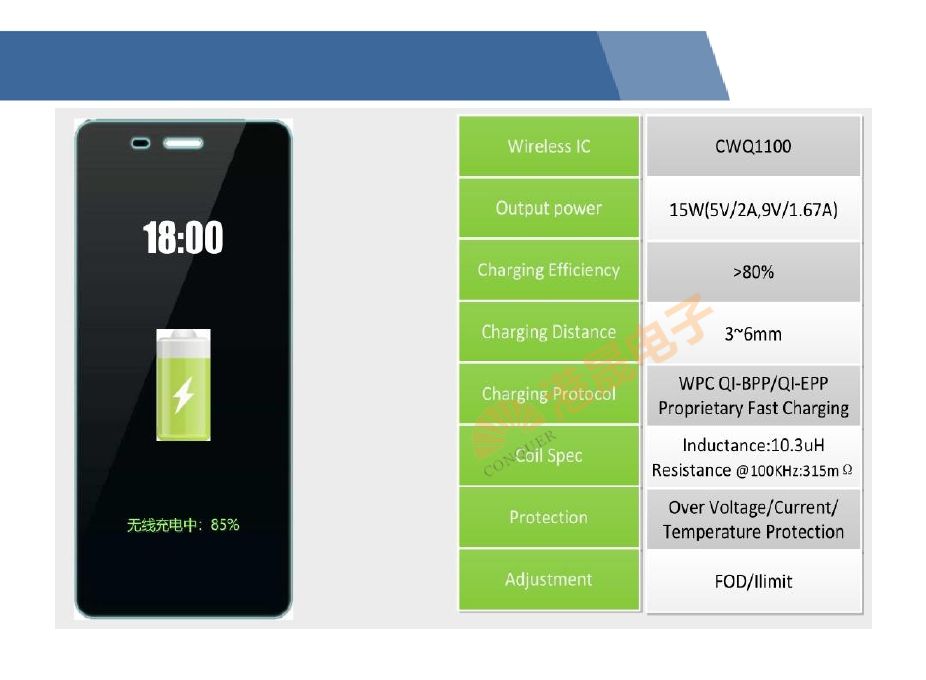

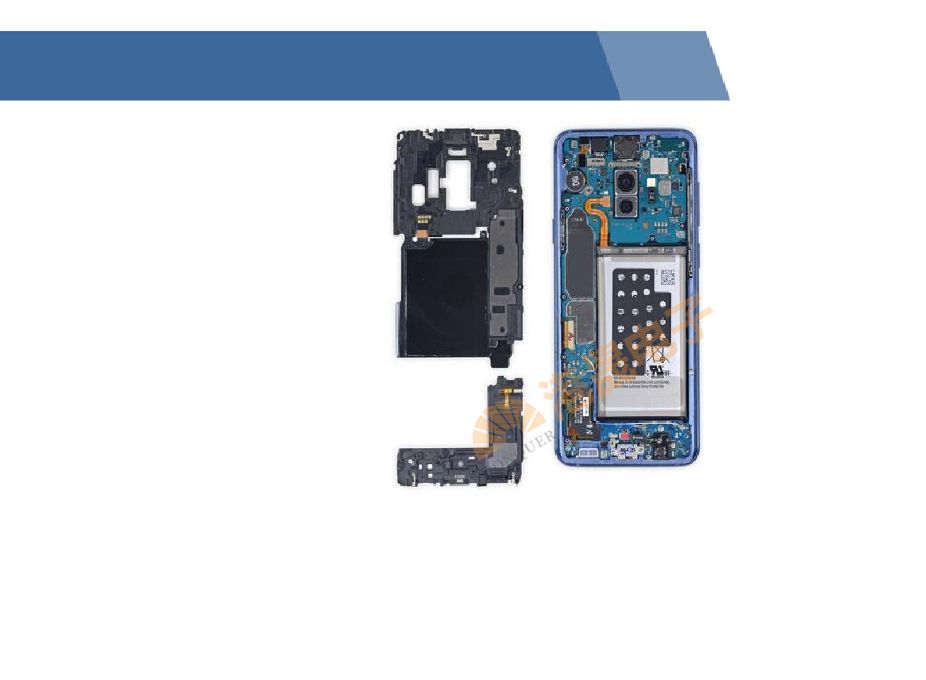

无线充接收器：应用
IC: CWQ1100 （
WLCSP)
输出功率 : 10W (9V 1.1A)
充电效率 : > 80%
充电协议 : Qi BPP / EPP
充电距离 : 3mm-10mm
保护机制 :
过压保护
过流保护
过热保护
异物检测 (FOD)

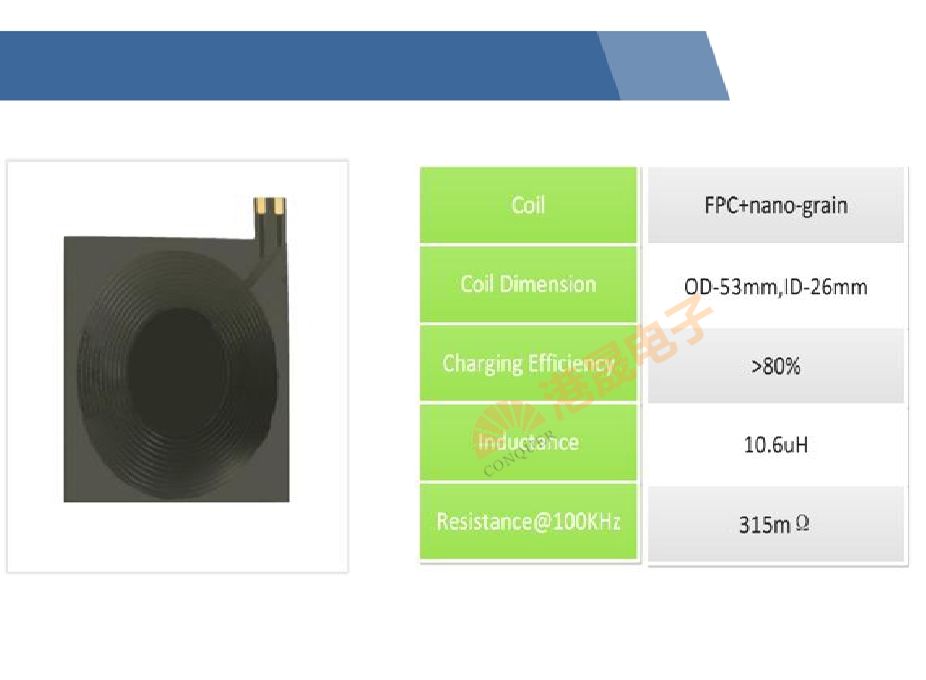

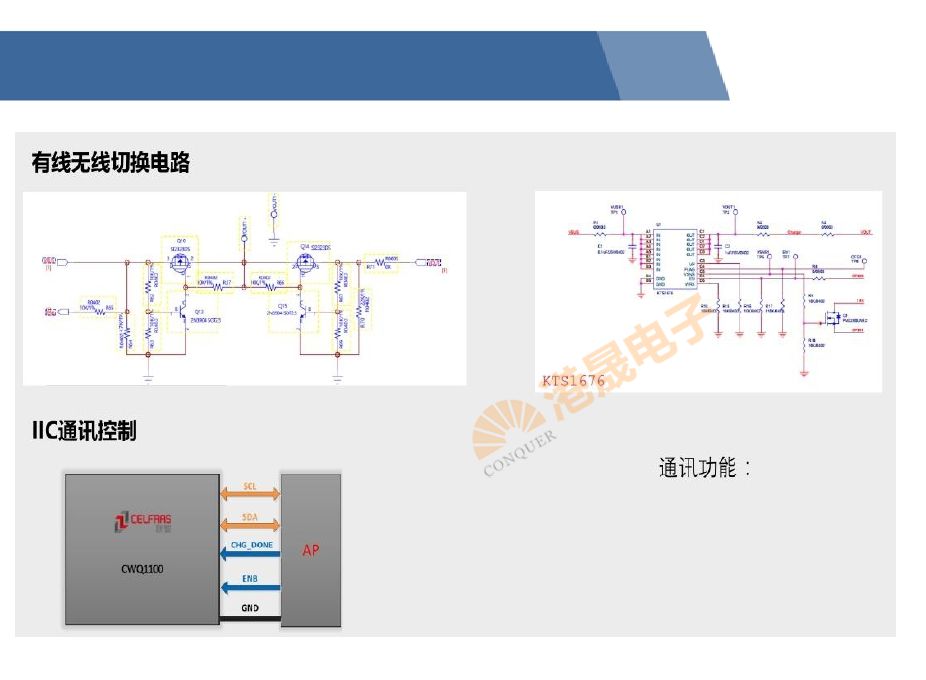

无线充接收器：应用
IC: CWQ1100 （
QFN)
输出功率 : 5W (5V 1.0A)
输出效率 : > 80%
充电协议 : Qi BPP
充电曲线 : 3mm-10mm
保护机制 :
过压保护
过流保护
过热保护
异物检测 (FOD)

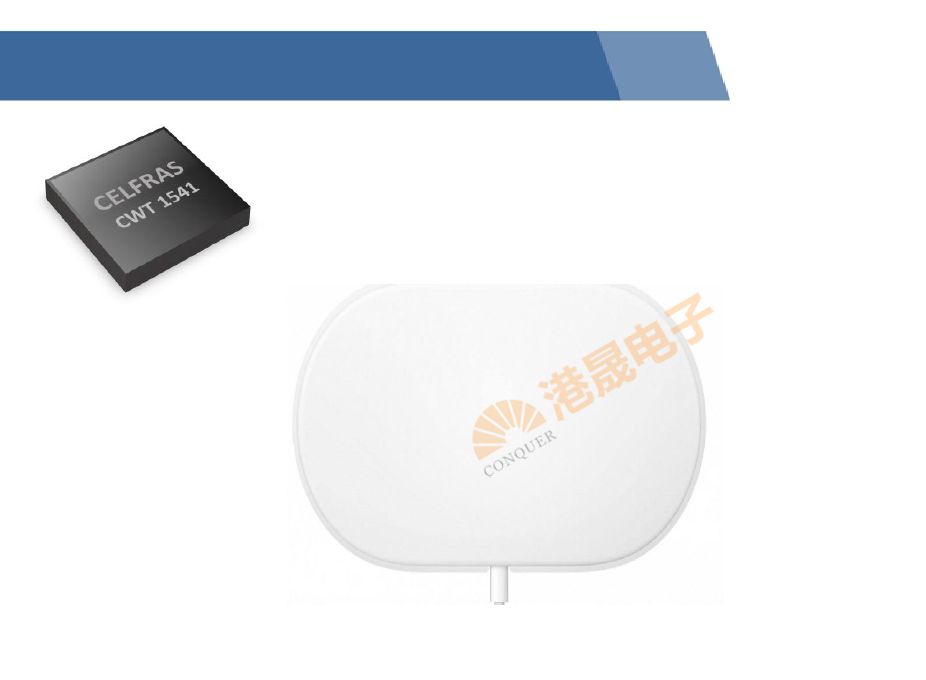

Tx 新品
CWT-1541
多路驱动，一芯四驱
多线圈专用 SOC ，极简优化
Rx 新品
CWR-2000
PIN-TO-PIN IDT9221
集成 MTP ，固件灵活更新
敬请期待！

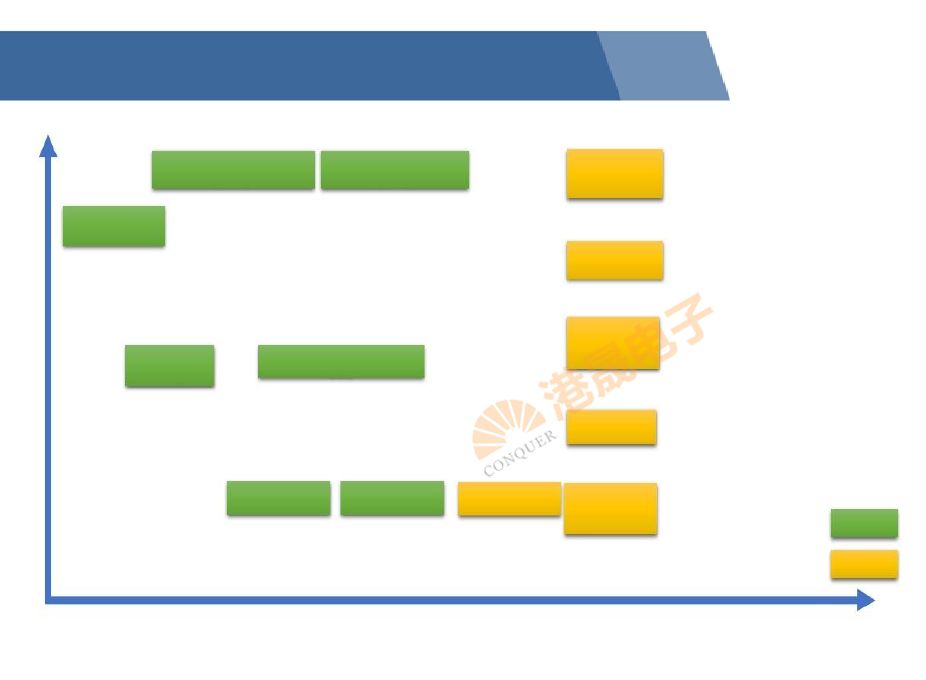

Transmitter Road Map
Power
15W
10W
<5W
CWQ-1000 (A) & CWM-1500
(MP-A8)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4(3-Coil)
·QC2.0 /QC3.0 /AFC
·5V/12V Input
·BPP /EPP /7.5W /10W
CWT-1500 & CWM-1500
(MP-A8)
·Automotive (Non AEC-Q100)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4 (3-Coil EPP)
·BPP /EPP /Private Protocol
·9-16V input
·15W Max
CWT-1541
MP-A8
·SoC 15W Wireless Charger
·Multi Coil
CWQ-1000 (A)
(MP-A2)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4
·QC 2.0 /QC 3.0 /AFC
·5V /9V /12V Input
·BPP /EPP /7.5W /10W output
CWT-1502
·SoC 15W Wireless Charger
·Fixed frequency and voltage regulator
CWT-1041
A28A
·SoC 10W Wireless Charger
·Multi Coil
CWT-1000
(A11)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4
·QC 2.0 /QC 3.0 /AFC
·5V /9V Input
·BPP /7.5W /10W output
CWT-1000 & CWM-1500
(A28)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4 (2-Coil)
·QC 2.0 /QC 3.0 /AFC
·5V /9V Input
·BPP /7.5W /10W
CWT-1002
·SoC 10W Wireless Charger
·Fixed frequency and voltage regulator
CWT-500
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4
·5V Input
·BPP Output
Wearable
·SoC Wireless Charger
·ARM M0
·5V Input
·3W Output
CWM-510
·5W Solution
·WPC 1.2.4
·5V Input
·BPP Output
·MP: Oct, 2018
CWT-541
A28A
·SoC 10W Wireless Charger
·Multi Coil
Released
Development
Available Now
CY18 3Q
CY18 4Q
CY19 1Q
Receiver Road Map
Power
CWR-1100
(WLCSP)
CWR-1510
(WLCSP)
15W
·
·
·
·
·
WPC 1.2.4 EPP
4.5V ~ 12V
Output: 15W or 2A Max
Qi BPP / EPP
Package: 2.64*3.94 WLCSP
·
·
·
·
·
WPC 1.2.x EPP
15W Max
Qi BPP / EPP / Private Protocol
Integrated MTP
Package: 2.64*3.94 WLCSP
CWR-1000
(WLCSP)
CWR-1010
(WLCSP)
10W
·
·
·
·
·
WPC 1.2.4
4.5V ~ 9V
10W or 1.5A Max
Qi BPP / EPP
Package: 2.64*3.94 WLCSP
·
·
·
·
·
WPC 1.2.x EPP
10W Max
Qi BPP / EPP / Private Protocol
Integrated MTP
Package: 2.64*3.94 WLCSP
CWR-500
(QFN)
CWR-510
(QFN)
<5W
·WPC 1.2.4
·5V / 5W
·Qi BPP
·
·
·
·
WPC 1.2.x
5W Max
Qi BPP Integrated MTP
Package: 5*5 QFN
Released
Development
Available Now CY18 3Q CY18 4Q CY19 1Q
联智无线充电芯片总结
|
产品 |
型号 |
规格 |
封装 |
线圈 |
功率 |
认证 |
协议 |
日程 |
|
5W |
10W |
15W |
BPP |
EPP |
BPP |
EPP |
苹果快充 |
三星快充 |
E/S |
M/P |
|
发射芯片 |
CWT-500 |
无线充电发射SOC方案，单线圈用 |
QFN5X5 |
A11A |
O |
|
|
O |
|
O |
|
|
|
现在 |
现在 |
|
CWT-1000 |
无线充电发射SOC方案，单线圈用 |
QFN5X5 |
A11A |
O |
O |
|
O |
|
O |
|
O |
O |
现在 |
现在 |
|
CWQ-1000 |
无线充电发射SOC方案，单线圈用 |
QFN5X5 |
MP-A2 |
O |
O |
O |
|
O |
O |
O |
O |
O |
现在 |
现在 |
|
CWT-1002 |
无线充电发射SOC方案，单线圈用，定频调压 |
QFN5X5 |
未定 |
O |
O |
|
O |
|
O |
|
O |
O |
18年10月 |
19年1月 |
|
CWT-1502 |
无线充电发射SOC方案，单线圈用，定频调压 |
QFN5X5 |
未定 |
O |
O |
O |
|
O |
O |
O |
O |
O |
18年10月 |
19年1月 |
|
CWT-541 |
无线充电发射SOC方案，多线圈用(支持四线圈) |
QFN6X6 |
A28A |
O |
|
|
O |
|
O |
|
|
|
18年10月 |
19年1月 |
|
CWT-1041 |
无线充电发射SOC方案，多线圈用(支持四线圈) |
QFN6X6 |
A28A |
O |
O |
|
O |
|
O |
|
O |
O |
18年10月 |
19年1月 |
|
CWT-1541 |
无线充电发射SOC方案，多线圈用(支持四线圈) |
QFN6X6 |
MP-A8 |
O |
O |
O |
|
O |
O |
O |
O |
O |
18年10月 |
19年1月 |
|
接收
芯片 |
CWR-500 |
无线充电接收SOC方案，Qi标准ASIC |
QFN6X6 |
N/A |
O |
|
|
O |
|
O |
|
|
|
现在 |
现在 |
|
CWR-1000 |
无线充电接收SOC方案，Qi标准ASIC |
WLCSP |
N/A |
O |
O |
|
O |
O |
O |
O |
|
|
现在 |
现在 |
|
CWQ-1100 |
无线充电接收SOC方案，Qi标准ASIC |
WLCSP |
N/A |
O |
O |
O |
O |
O |
O |
O |
|
|
现在 |
现在 |
|
CWR-510 |
无线充电接收SOC方案，Qi标准ASIC包括MCU |
QFN5X5 |
N/A |
O |
|
|
O |
|
O |
|
|
|
19年1月 |
19年4月 |
|
CWR-1010 |
无线充电接收SOC方案，Qi标准ASIC包括MCU |
WLCSP |
N/A |
O |
O |
|
O |
O |
O |
O |
|
O |
19年1月 |
19年4月 |
|
CWR-1510 |
无线充电接收SOC方案，Qi标准ASIC包括MCU |
WLCSP |
N/A |
O |
O |
O |
O |
O |
O |
O |
|
O |
19年1月 |
19年4月 |
|
配套
芯片 |
CWM-510 |
无线充电发射MCU方案，单线圈用 |
QFN4X4 |
A11 |
O |
|
|
|
|
O |
|
|
|
现在 |
18年10月 |
|
CWM-1500 |
多线圈控制MCU，38GPIO |
QFN5X5 |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
现在 |
现在 |
|
CWP-1500 |
无线充电发射端扩大器，4MOS集成 |
QFN4X4 |
N/A |
O |
O |
O |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
现在 |
19年1月 |
|
Sale.
